Detalhes do produto:
|
| Nome do produto: | Cabo de fibra ótica exterior GYTA | tipo da fibra: | Único modo G652D |
|---|---|---|---|
| Aplicação: | Enterro direto do canal | Contagem da fibra: | 2 - Fibra 288 |
| Cor: | Preto | Revestimento: | MDPE |
| Tipo de cabo: | cabo de fibra ótica do tubo GYTA do multiloose | Tubo fraco: | Material de PBT |
| Pacote: | 3km/roll ou personalizado | Blindado: | Fita de alumínio/fita de aço |
| Realçar: | cabo fraco da fibra do tubo das fibras 3km/roll 288,Cabo de fibra ótica fraco 3km/Roll do tubo,cabo de fibra ótica do gyta de 3km/roll 288Fibers |
||

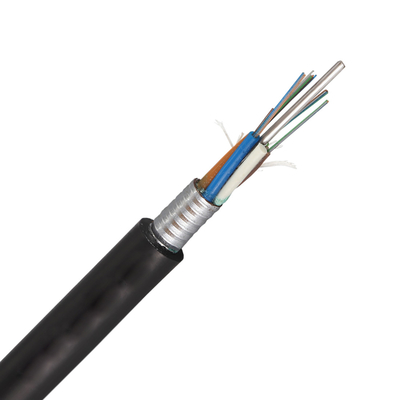

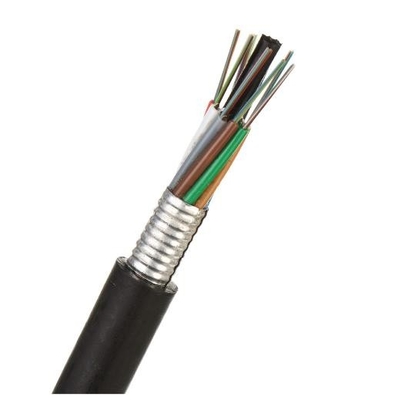

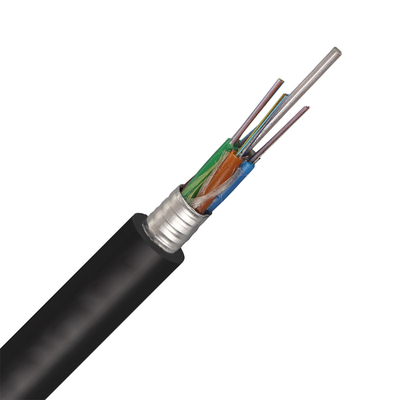

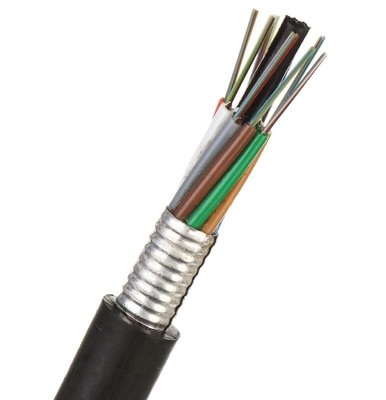

Cabo ótico do tubo fraco aéreo exterior dos núcleos do cabo de fibra ótica 2 - 288 de GYTA com a fita do APL blindada
GYTA é usado para o canal ou aplicações aéreas. Estes cabos blindados da fita de alumínio são apropriados para a instalação para uma comunicação e LANs do longo-curso, especialmente apropriada para a situação de exigências altas da resistência de umidade. É o cabo de fibra ótica fraco encalhado do tubo com estrutura compacta; o revestimento do cabo é feito do polietileno forte; O tubo fraco de grande resistência que é a hidrólise resistant.SL fornece GYTA de 4 núcleos da fibra a 288 núcleos da fibra. O tipo do único modo e os tipos multimodos estão disponíveis. Nós igualmente proporcionamos o serviço personalizado tal como o número da fibra, a cor e o comprimento do cabo da fibra, etc.
A estrutura do cabo de GYTA é introduzir 250μm que a fibra no tubo fraco fez do material alto do módulo, e o tubo fraco é enchido com o composto impermeável. O centro do núcleo é um núcleo reforçado metal. Para alguns núcleos, uma camada de polietileno (PE) é exigida para ser expulsada fora do núcleo reforçado metal. O tubo fraco (e a corda de enchimento) são torcidos em torno do centro que reforçam o núcleo em um núcleo compacto e redondo, e da diferença no núcleo são enchidos com água que obstrui o enchimento. A tira de alumínio revestida plástica (PL) longitudinalmente é envolvida e expulsada em uma bainha do polietileno para formar um cabo.
Características:
Boas propriedades mecânicas e características da temperatura.
Boa resistência de água e tubo fraco de grande resistência
O tubo é enchido com uma graxa especial para proteger a fibra.
A estrutura compacta especialmente projetada do cabo impede eficazmente que a embalagem retraia.
Revestimento UV excelente do PE da resistência de radiação.
As seguintes medidas são tomadas assegurar o desempenho impermeável do cabo.
Único núcleo do reforço do centro do fio.
O tubo fraco é enchido com um composto impermeável especial.
Enchimento completo do núcleo.
Barreira de alumínio revestida da umidade da fita do plástico (APL).
| Artigo | Parâmetro | |
| Fiber-G652D | Coeficiente de atenuação | 1310nm dB/km ≤0.4 |
| 1550nm dB/km ≤0.3 | ||
| Revestimento exterior | Material | MDPE |
| Cor | Preto | |
| Raio de curvatura mínimo | Estática | 10 vezes cabografam o diâmetro |
| Dinâmico | 20 vezes cabografam o diâmetro | |
| Repetindo a dobra | Carga: 150N; número de ciclos: 30 nenhuma atenção óbvia da adição, nenhuma ruptura da fibra e nenhum dano do cabo. | |
| Desempenho elástico | A curto prazo | 1500N a adição attention≤0.1dB, tensão ≤0.15% da fibra |
| Esmagamento | A curto prazo | 1000N/100mm a adição attention≤0.1dB |
| Torsão | Carga: 150N; número de ciclos: 10; ângulo de torção: ±180° nenhuma atenção óbvia da adição, nenhuma ruptura da fibra e nenhum dano do cabo. | |
| Impacto | Energia do impacto: 450g×1m; raio da cabeça de martelo: 12.5mm; número de impacto: 5 nenhuma atenção óbvia da adição, nenhuma ruptura da fibra e nenhum dano do cabo. | |
| Parâmetros da fibra do único modo: | |||
| Artigos | Descrição | ||
| G.652.D | G.655 | ||
| Atenuação (dB/km) | 1310nm | ≤0.36 | ≤0.40 |
| (Após o cabo) | 1550nm | ≤0.22 | ≤0.25 |
| Comprimento de onda de interrupção do cabo (milímetros) | ≤1260 | ≤1450 | |
| comprimento de onda da Zero-dispersão (milímetros) | 1300~1324 | ≤1520 | |
| inclinação da Zero-dispersão ([picosegundo (nm2·quilômetros)]) | ≤0.092 | --- | |
| Inclinação da dispersão (1550nm) ([picosegundo (nm2·quilômetros)]) | --- | ≤0.0084 | |
| diâmetro de campo de modo 1310nm (μm) | 8.7~9.5 | --- | |
| diâmetro de campo de modo 1550nm (μm) | 9.8~10.8 | 9.1~10.1 | |
| Núcleo/erro folheado da concentricidade (μm) | ≤0.6 | ≤0.6 | |
| Diâmetro do revestimento (μm) | 125±0.7 | 125±0.7 | |
| Não-forma circular do revestimento (%) | ≤1.0 | ≤1.0 | |
| Diâmetro preliminar do revestimento (μm) | 235~250 | 235~250 | |
| (Antes para ser colorido) | |||
| Nível do teste de prova (kpsi) | ≥100 | ≥100 | |
| Atttenuation com perda de dobra (DB) | @1550nm, raio de 25 milímetros, 100 voltas | ≤0.05 | ≤0.05 |
| @1550nm, raio de 16 milímetros, 1 volta | ≤0.05 | ≤0.05 | |
| Atenuação e largura de banda da multi fibra ótica do modo: | |||||||
| Tipo da fibra | atenuação 850/1300nm (20℃) (após o cabo) | Sobre o fi largura de banda modal lled | Largura de banda modal eficaz | Distância do apoio da aplicação em (em 850nm) | |||
| Valor típico | Valor máximo | 850/1300nm | 850nm | 40GBASE-SR4/100GBASE-SR101 | 10GBASE-SR | 1000BASE-SR | |
| unidade | dB/Km | dB/Km | MHz.Km | MHz.Km | m | m | m |
| 50/125 | 3.0/1.0 | 3.3/1.2 | ≥500/500 | --- | --- | --- | --- |
| 62.5/125 | 3.0/1.0 | 3.3/1.2 | ≥200/500 | --- | --- | --- | --- |
| OM2+ | 3.0/1.0 | 3.3/1.2 | ≥700/500 | ≥950 | --- | 140 | 170 |
| OM3 | 3.0/1.0 | 3.3/1.2 | ≥1500/500 | ≥2000 | 150 | 300 | 550 |
| OM4 | 3.0/1.0 | 3.3/1.2 | ≥3500/500 | ≥4700 | 750 | 1000 | 1100 |
